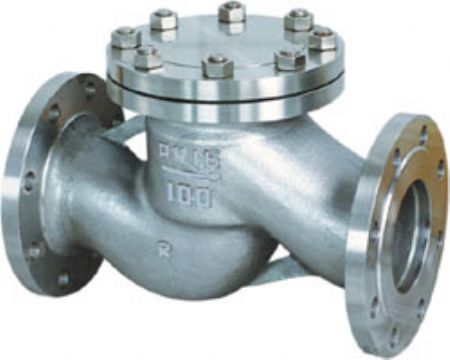

不銹鋼升降式止回閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:止回閥,升降式止回閥,不銹鋼止回閥,不銹鋼升降式止回閥



H41W不銹鋼止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。 止回閥根據材質的不同,可以適用于各種介質的管路上。

H41W不銹鋼升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。



試驗壓力

公稱壓力( MPa )

1.6

2.5

4.0

6.4

10.0

殼體試驗

2.4

3.8

6.0

9.6

15.0

密封試驗

1.8

2.8

4.4

7.1

11.0

閥體材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作溫度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

適用介質

水、蒸汽、油品

硝酸類

醋酸類

水、蒸汽

水、蒸汽



升降式止回閥執行標準:

設計制造: GB12235

結構長度: GB12221

連接法蘭: JB/T79-1994

試驗與檢驗: JB/T9092-1999

不銹鋼升降式止回閥主要連接尺寸:






公稱通徑

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400

不銹鋼法蘭升降式止回閥
H41W法蘭升降式止回閥選用于公稱壓力PN1.6~6.4MPa,工作溫度-29~550℃的石油、化工、火力電站等各種工況的管路上。適用介質為:水、油品、蒸汽等。選材考究,符合國內、外相關標準,材料的全面質量高。密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。產品按國家標準GB/T12235設計制造。可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。可按用戶要求設計制造不同結構形式和連接形式的止回閥,為各種設備配套使用。應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標志 GB/T12220
供貨 JB/T7928

主要零件材料及主要用途

閥體 閥蓋 閥瓣 閥座 適用介質 適用溫度
(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+
Stellite12
0Cr18Ni9+
Stellite6
銷酸類 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸類、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲銨液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+
Stellite12
ZG1Cr5Mo+
Stellite6
水、油品、蒸汽 550





中國.上玉集團有限公司是專業生產不銹鋼閥門的廠家,不銹鋼升降式止回閥訂貨須知:
一、①不銹鋼升降式止回閥產品名稱與型號②不銹鋼升降式止回閥口徑③不銹鋼升降式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼升降式止回閥型號,請按不銹鋼升降式止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。



升降式止回閥安裝和使用
1,本閥門通路兩端須堵塞,存在干燥通風的室內。如長期存放,應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈,并消除在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,本閥門安裝在水平管道上,閥蓋向上。
